- 商品名稱：丁晴軟電纜
- 添加時間：2021-10-14 15:04:31
- 電 話：0550-7543766
郵 箱：kefu@senpudz.com
一、概述：
丁晴軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等要求的移動電器用連接電纜，目前本產品已應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁晴軟電纜執行標準：
本產品按Q/LB2003-16設計制造。
Q/HHTZH007.1
阻燃性能試驗執行GB12666-90規定
三、型號規格：

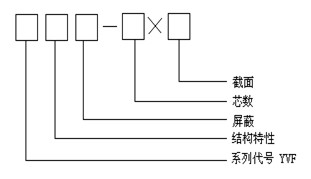

YVF YVFRP YVFR
型 號 | 產品名稱 | |
YVFR | 丁腈絕緣和護套電力軟電纜 | |
YVFRP | 丁腈絕緣和護套銅絲編織屏蔽電力軟電纜 | |
| 備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫 | ||
| 代號和含義 | ||
代號 | 代號含義 | |
Y | 移動系列 | |
VF | 丁腈絕緣和護套 | |
P | 銅編織屏蔽 | |
R | 多股絞合體 | |
1.交流額定電壓：U0/U 0.6/1KV
2.高工作溫度： 105℃
3.低環境溫度：固定敷設-40℃
4.電纜安裝敷設溫度應不低于-25℃。
5.電纜允許彎曲半徑：電纜小為電纜外徑的12倍
| 項 目 | 性 能 |
| 額定電壓Uo/U | 0.6/1kV |
| 長期允許工作溫度 | 高70℃，低－40℃ |
| 絕緣性能 | 70℃時絕緣電阻常數ki不小于0.0367MΩ |
| 耐腐性能 | 具有的耐油和耐腐蝕性，電纜在121℃時浸泡在20#機油中24小時，絕緣和護套的斷裂伸長率 |
| 導體電阻 | 符合GB3956 |
| 耐壓性能 | 經受5min的3.5kV工頻電壓試驗 |
| 其他特點 | 具有良好的柔軟性、耐老化性 |
五、丁晴軟電纜指標：
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
六、基本電纜規格及結構參數：
線芯標稱截面(mm2) | 導體結構 (根數直徑) (B/R) mm | 電纜大外徑 | 參考重量(kg/km) | ||
YVFR | YVFRP | YVFR | YVFRP | ||
12.5 | 510.25 | 4.0 | - | 72 | - |
14 | 820.25 | 6.0 | - | 95 | - |
16 | 1230.25 | 7.0 | - | 130 | - |
110 | 2040.25 | 9.5 | - | 190 | - |
116 | 3230.25 | 11.0 | - | 255 | - |
125 | 5130.25 | 12.0 | - | 365 | - |
135 | 7220.25 | 13.5 | - | 475 | - |
150 | 10260.25 | 15.0 | - | 670 | - |
170 | 14060.25 | 17.0 | - | 830 | - |
195 | 4860.50 | 19.0 | - | 1200 | - |
1120 | 6080.50 | 21.0 | - | 1360 | - |
1150 | 7600.50 | 23.0 | - | 1654 | - |
1185 | 9450.50 | 26.0 | - | 2050 | - |
22.5 | 510.25 | 10.5 | 11.5 | 159 | 205 |
24 | 820.25 | 12.5 | 13.5 | 230 | 290 |
26 | 1230.25 | 14.0 | 15.2 | 276 | 336 |
210 | 2040.25 | 18.0 | 19.2 | 413 | 475 |
216 | 3230.25 | 22.0 | 23.5 | 567 | 670 |
225 | 5130.25 | 24.5 | 25.5 | 833 | 933 |
235 | 7220.25 | 29.0 | 30.2 | 1088 | 1288 |
250 | 10260.25 | 33.0 | 35.0 | 1297 | 1590 |
270 | 14060.25 | 38.0 | 39.0 | 1675 | 1900 |
295 | 4860.50 | 41.0 | 43.0 | 2205 | 2500 |
2120 | 6080.50 | 48.0 | 50.0 | 2660 | 3000 |
2150 | 7600.50 | 52.0 | 54.0 | 3350 | 3750 |
2185 | 9450.50 | 57.0 | 59.0 | 4400 | 4820 |
32.5 | 510.25 | 12.0 | 13.0 | 210 | 270 |
34 | 820.25 | 13.0 | 14.0 | 295 | 365 |
36 | 1230.25 | 14.8 | 15.8 | 375 | 455 |
310 | 2040.25 | 19.0 | 20.0 | 559 | 639 |
316 | 3230.25 | 22.0 | 23.0 | 770 | 870 |
325 | 5130.25 | 26.0 | 27.0 | 1239 | 1349 |
335 | 7220.25 | 33.0 | 34.1 | 1520 | 1640 |
350 | 10260.25 | 36.5 | 38.5 | 1970 | 2100 |
370 | 14060.25 | 40.5 | 42.5 | 2580 | 2790 |
395 | 4860.50 | 48.5 | 50.5 | 3280 | 3500 |
3120 | 6080.50 | 53.0 | 55.0 | 4060 | 4380 |
3150 | 7600.50 | 58.0 | 60.0 | 5197 | 5597 |
3185 | 9450.50 | 63.0 | 65.0 | 6279 | 6700 |
34+12.5 | 820.25 | 14.5 | 15.6 | 300 | 370 |
36+14 | 1230.25 | 16.0 | 17.2 | 400 | 490 |
310+16 | 2040.25 | 21.0 | 23.0 | 590 | 690 |
316+110 | 3230.25 | 25.0 | 26.0 | 850 | 950 |
325+116 | 5130.25 | 30.5 | 32.5 | 1255 | 1410 |
335+116 | 7220.25 | 33.5 | 35.6 | 1585 | 1790 |
350+125 | 10260.25 | 40.2 | 42.2 | 2066 | 2280 |
370+135 | 14060.25 | 47.2 | 49.5 | 2778 | 3080 |
395+150 | 4860.50 | 50.0 | 52.2 | 2836 | 3126 |
3120+170 | 6080.50 | 53.0 | 55.5 | 4857 | 5207 |
3150+170 | 7600.50 | 57.0 | 59.5 | 5700 | 6090 |
3185+195 | 9450.50 | 66.0 | 69.0 | 7114 | 7514 |
44 | 820.25 | 14.0 | 15.0 | 325 | 400 |
46 | 1230.25 | 17.5 | 18.5 | 421 | 500 |
410 | 2040.25 | 22.0 | 23.0 | 635 | 720 |
416 | 3230.25 | 24.0 | 25.0 | 898 | 1010 |
425 | 5130.25 | 31.0 | 32.0 | 1342 | 1490 |
435 | 7220.25 | 34.0 | 35.0 | 1765 | 1900 |
